Portuko ur-hornikuntza

2015, Irailak 15
Argazkia: Patxi Lazkano

Arg.: Patxi Lazkano Sorzabal

Iñigo Landa

Gomistegin, Juan Karlos Gerra eta Azkuene kaleen artean, Mendiolarako bidezidorraren ondoan, badira bi ur-biltegi zilindriko bikiak, bereziak. Izan ere, Uliaren magalean ikus ditzakegun gainontzeko ur-biltegiak etxeko ur-hornikuntzaren sistemari lotuak daude, baina Gomistegiko hauek, berriz, mendia zeharkatzen duten hormigoizko tunelekin batera, Uliako iturrietatik (Billabier, Errotazar eta Ingeles Iturria) ura hartzeko eta Pasaiako portuaren ur beharrak asetzeko eraikiak izan ziren.

Pasaiako Portuko Lan Batzordeak (egungo Portuko Agintaritza) 1942. urtean argitaratu zuen “Memoria. Puerto de Pasajes, Enero de 1927-Diciembre de 1941″ oroitza-txostenean zehaztasunez azaltzen du proiektuaren nondik norakoa eta lanak nola burutu ziren. Inaugurazioa 1939. urtean izan zen. Honen segidan irakur daiteke argitalpen horretan uraren horniketari eskainitako atalaren transkripzioa bertan agertzen diren argazkiekin.

Abastecimiento de aguas

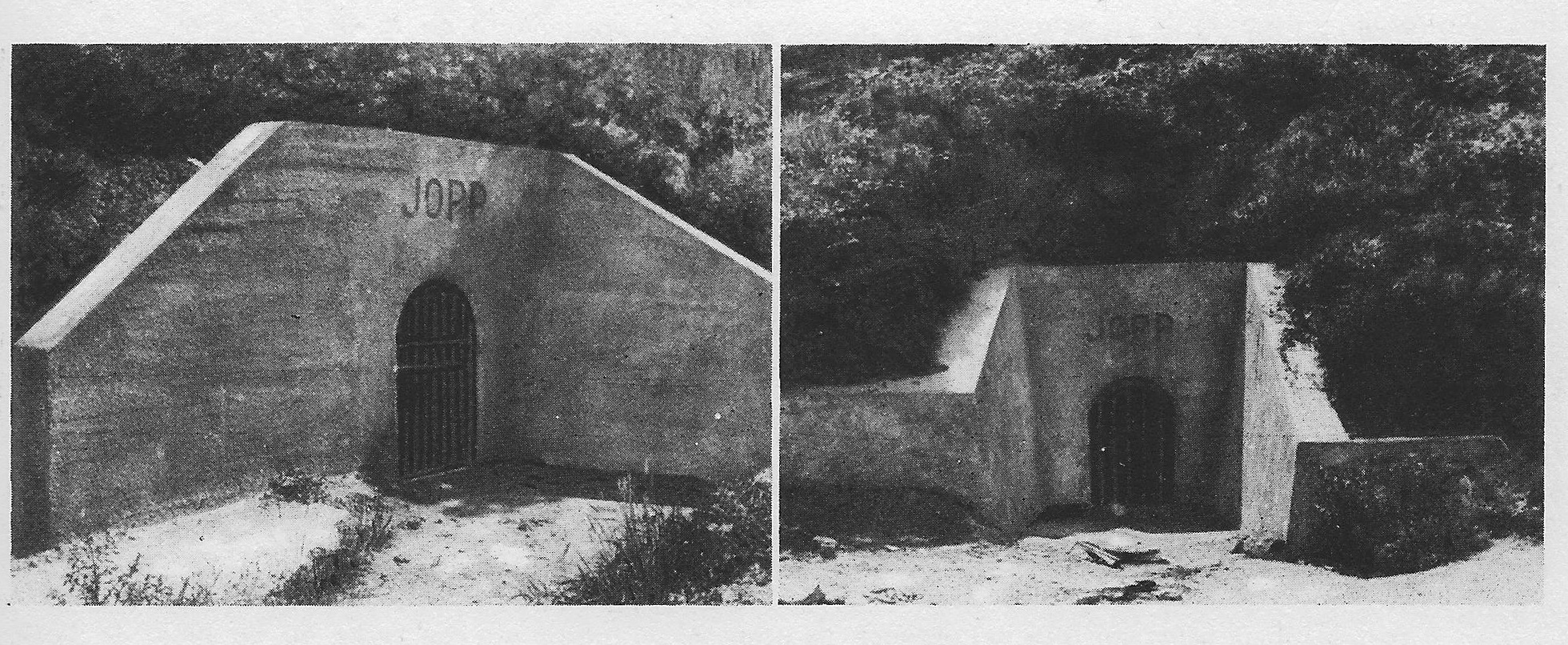

tuneles

Este proyecto compendia la distribución por el puerto, el arreglo de la traída de los manantiales de Chipres y Gomistegui y la captación de los manatiales de Villavier, Errotazar e Ingueles Iturria. El proyecto se remitió a la Superioridad en 15 de Septiembre de 1929, siendo devuelto en 6 de Marzo de 1930. Se redactó nuevamente suprimiendo los manantiales de Chipres y Gomistegui y se remitió con fecha 24 de Diciembre de 1930. Nuevamente fué devuelto en 23 de Mayo de 1931. Se volvió a mandar en 15 de Agosto de 1932 con-firmando la supresión de los manantiales de Chipres y Gomistegui y fué aprobado en 9 de Septiembre de 1932, con un importe de contrata de 553.563,53 pesetas.

En unión de otros siete proyectos más, formando conjuntamente el llamado proyecto de «Habilitación de los actuales muelles», fué subastado y se adjudicó la obra en 30 de Agosto de 1935 a la razón social «Huarte y Compañía».

Dieron principio las obras de este proyecto en el año 1937 y éstas consistían en la captación de tres manantiales en la falda del monte Ulía que mira al mar y llamados Villavier, Errotazar e Ingueles Iturria; la conducción con tubería de gres hasta la boca del túnel que atravesando Ulía sale a la otra ladera del mismo monte, para contorneándola, llevar las aguas a un depósito cabeza de la distribución y regulador de presión en el puerto.

Comenzadas las obras, vimos la necesidad de desistir el tomar las aguas del manantial de Villavier al examinar el terreno sumamente descompuesto en el que se producen constantes corrimientos, fenómeno éste que también se presenta en el monte Jaizquibel y que también hizo desistir tras grandes disgustos al Ayuntamiento de Pasajes de una conducción que ya tenían ejecutada; estos corrimientos y bolsadas, peligrosas por lo que destruyen y por lo que cuestan corregir y contener, afectaban a casi todo el trazado de la conducción de Villavier, y como se trataba de un manantial pequeño, 0,60 litros en verano, resultaba desproporcionado el aprovechamiento con el costo de la conducción, lo que aconsejó desistir por el momento, estando siempre a tiempo de poder incorporarlo al resto del abastecimiento.

Por este mismo motivo se ha tenido que ejecutar en la conducción de Ingueles Iturria un túnel de 100 metros de longitud.

Es en el túnel largo, o sea el que atraviesa el monte Ulía, donde se han tenido que vencer las mayores dificultades debidas a la naturaleza del terreno. Este se había proyectado sin revestimiento todo él, esperando no fuera necesario, pero iniciada la obra por las dos bocas simultáneamente, fuimos tropezando con bolsadas de arenilla o arena que exigían revestimiento y, finalmente, hubo que recubrirlo en toda su longitud con una bóveda de hormigón sobre paredes también de hormigón. Como consecuencia de esto hubo un considerable aumento en el costo de ejecución, ya que la excavación ejecutada fué muy superior a la prevista por tener que dar cabida al revestimiento de hormigón, mas el coste de este último.

Al llegar al momento de la construcción del depósito se vió la necesidad de estudiar otro tipo de depósito que se acoplara mejor al terreno y se hizo un estudio de uno de hormigón armado que sustituyera al anterior que estaba proyectado de mampostería.

Con arreglo a este nuevo proyecto se ejecutó la construcción:

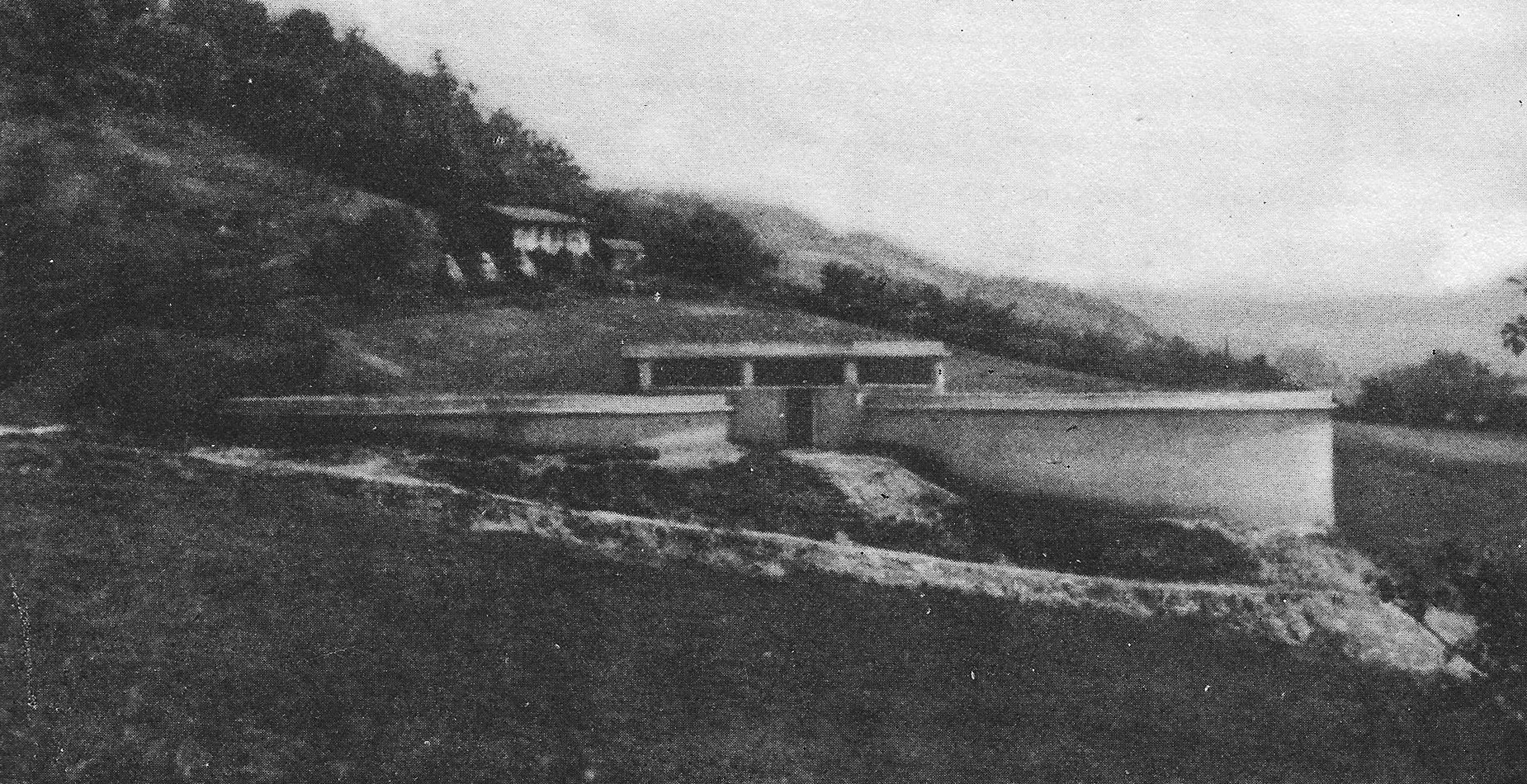

Los depósitos son dos, gemelos y circulares, de un diámetro interior de 18 metros, separados por el espacio que está destinado a cámara de llaves; su altura es de 6,00 metros de suelo a techo, con 5,00 metros de altura máxima de agua y con una capacidad total de los dos compartimentos de 2.543 m3.; están cubiertos por una losa de hormigón armado apoyada en el borde superior de las paredes cilíndricas y en postes interiores y recubierta con una capa de tierra de 55 centímetros de espesor.

El caudal de agua disponible según el proyecto primitivo de aprovechamiento de los manantiales de Villavier, Errotazar y de Ingueles Iturria era de 4,92 litros por segundo, y prescindiendo del de Villavier disponíamos de 4,32 litros por segundo, pero al ejecutarse el túnel que atraviesa el monte Ulía que hubo que revestir, se tuvo la agradable sorpresa de que el túnel ha hecho un verdadero drenaje en la montaña y el caudal que a él afluye ha aumentado en términos insospechados el caudal total disponible que ha pasado a ser de 19,40 litros por segundo.

Para justificar estos cambios del proyecto se presentó un reformado con fecha 30 de Junio de 1939, Año de la Victoria y que fué aprobado en 13 de Diciembre de 1939.

depositos0002

En ejecución muy avanzada dichas obras se vió la necesidad de ampliar la conducción proyectado en el tramo comprendido entre la salida del túnel y el depósito regulador, y con este objeto, con fecha 22 de Abril de 1940, se redactó el correspondiente proyecto que fue devuelto para introducir ligeras modificaciones de orden administrativo.

Redactado nuevamente en 20 de Junio de 1940 con arreglo a las indicaciones recibidas de la Superioridad, fue aprobado en 3 de Agosto de 1940.

El importe de la obra se descompone de la manera siguiente:

Conducción de Ulía         672.847,96 pesetas

Distribución                       314.623,01 pesetas

Ampliación de la conducción      28.997,67 pesetas

Importa la ejecución material    1.016468,64 pesetas

que en el 15% de aumento de contrata asciende a 1.250.644,55 pesetas, del que deducida la baja de subasta resulta el importe líquido de 913.428,62

2 iruzkin

  1. Aitor

    Se siguen utilizando estos depósitos?
    Que uso se le da hoy en día a dicha agua?

  2. Iñigo

    Según la memoria de 2004 de la Autoridad Portuaria, para el abastecimiento de agua potable del puerto se utilizan los depósitos de Gomistegi (2.543 m3) y el de Galzaraborda (1.450 m3). Sobre la procedencia del agua no dice nada, pero lo más probable será que esté conectada a la red de abastecimiento general de Añarbe.
